군문화엑스포 공군 전투기 하우징 FRP 모형 행사 조형물

군문화엑스포 공군 전투기 하우징 목재 모형 행사 조형물

• 대상 : 계룡군문화발전재단
• 지역 : 충청남도 계룡시
• 소재 : 목재
• 사이즈 : H4063
• 프로젝트코드 : 2010256

다양한 세계의 군 문화를 볼 수 있는 전시 '2022 계룡세계군문화엑스포'가 충청남도 계룡시에서 개최되었습니다.

2022년 6.25전쟁 72주년이 되는 해를 기념해 평화를 주제로 대내외적으로 우리 군의 자랑스러운 위상을 널리 확산시켜 평화통일의 기반을 확대하고 군 문화산업을 육성하여 방위 산업의 해외시장 개척을 위한 노력으로 국가 경제 발전에 기여하고자 이번 계룡세계문화엑스포 행사가 진행되었습니다.

이번 전시에서 저희 헤파이스토스웍스에서 전차 다음으로 행사 전투기 모형도 제작을 진행하였습니다.

전투기 모형 조형물은 VR 컨셉의 체험기기의 겉면을 목재 소재를 사용하여 하우징 하는 작업으로 제작이 되었습니다.

그럼 지금부터 전투기 목재 하우징 조형물 제작 과정을 함께 알아보겠습니다.

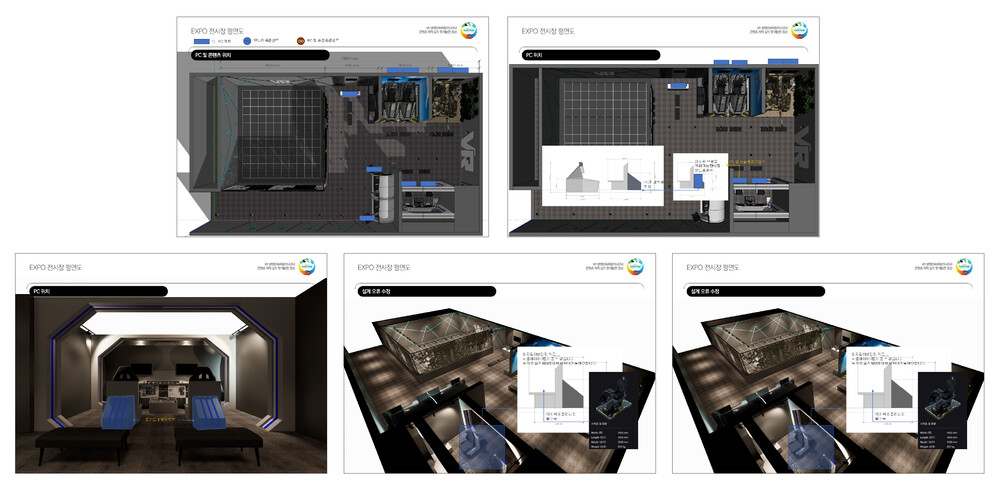

01. 제안서 및 설계 도면작업

저희 헤파이스토스웍스는 제안서 작업부터 설계 도면 작업, 제작, 운송, 설치까지 모두 원스톱으로 진행해드리고 있습니다. 이번 전시 조형물은 소재, 디자인 색상, 크기 등 엑스포 전시장에 설치되어야 하는 만큼 사전에 현장을 방문하여 건물 도면, 설치 위치등을 확인해 논의하여 설계도면을 제작하였습니다.

나라장터, 조달청, 이비즈, S2B 등의 시스템을 통한 다년간 기관과의 계약 경험이 있습니다. 직접생산증명서류 제출과 본사 보유 공장 실사 방문도 언제든지 가능하며, 기관의 실무자 분들이 믿고 안전한 계약을 진행하실 수 있습니다. 산업디자인 인증을 받은 저희 헤파이스토스웍스는 입체 조형물로 제작 되었을때 문제가 발생하지 않도록 '조형물' 특화 설계로 진행해드려 설계 내역 그대로 제작, 설치가 가능합니다. 불필요한 제작 비용과 시간을 낭비할 필요없이 전과정을 한번에 진행하실 수 있습니다.

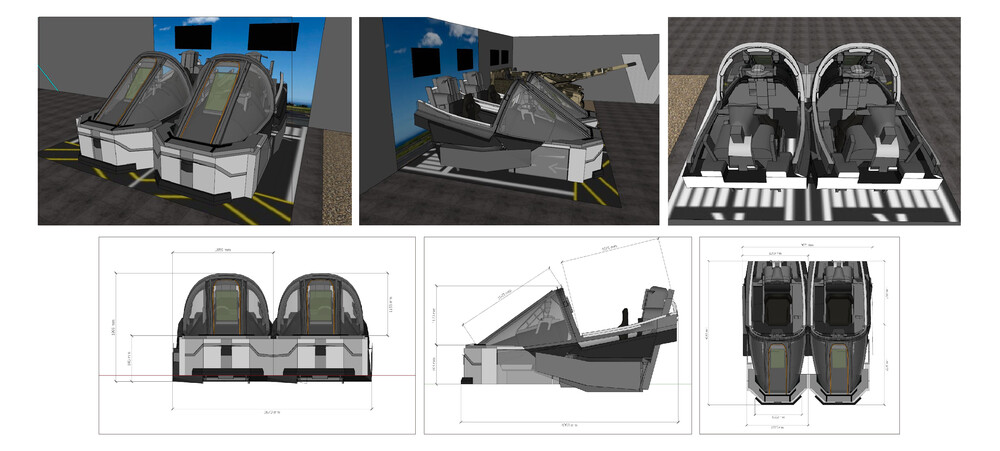

하우징 조형물은 실제 전투기 모형과 동일한 크기로 구현이 되어야해서 사전에 조형물 내부에 들어가 기기의 사이즈를 정밀하게 측정하는 작업을 진행하였습니다. 측정된 치수를 바탕으로 3D작업과 설계도면을 제작하여 전투기 조형물의 예상 모습과 앞으로 진행될 사항들을 계획하였습니다. 합판 조형물의 조종석 구간의 상부 콕핏의 경우 단순화 및 무게 절감을 위해 관련 부분 소재에 관하여 클라이언트와 우선적으로 협의를 진행한 후 예산에 맞게 구현될 수 있도록 제작을 진행하였습니다. 전투기 조형물이 단기 행사에 사용된다는 점과 저렴한 예산으로 제작을 진행할 수 있도록 MDF 대형 합판을 사용하여 전투기 조형물을 제작하기로 결정하였습니다.

02. 제작 과정

   1) 목재 가공

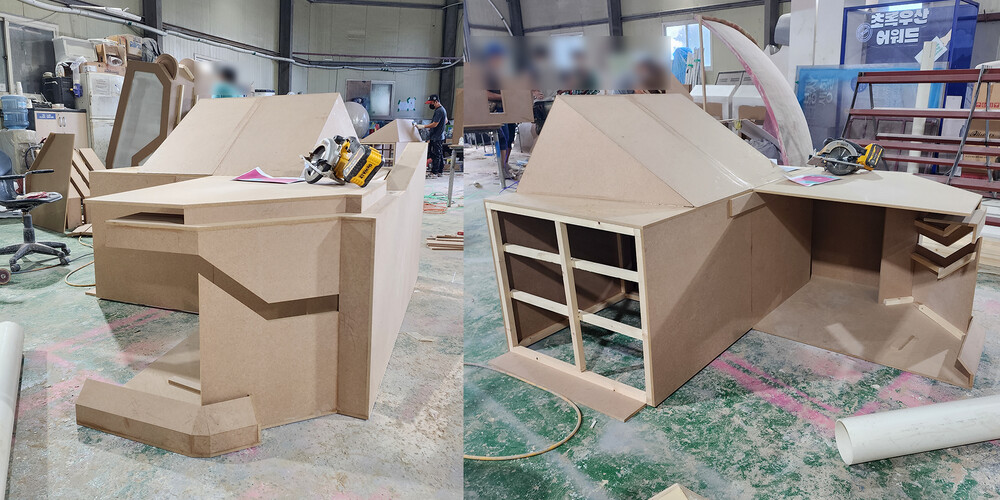

전투기 조형물을 제작하기 위해 대형 MDF 합판을 준비해 주었습니다. 설계도면의 치수를 참고하여 목재들을 절단하는 작업을 진행하였습니다. MDF 합판은 못쓰는 목재를 가루로 만들어서 본드와 섞은 후에 판자 형태로 제작이 된 합판입니다. 가루를 압축하여 제작한 합판이기 때문에 목재용 커팅 장비로 절단을 하여야 깔끔한 절단면으로 제작이 가능합니다. 절단된 조각들을 구분하기 위해 조각마다 표시를 해준 뒤 목공용 본드와 대형 타카를 사용하여 결합 작업을 진행해 주었습니다. 목재 조각들의 이음새가 잘 맞물리고 깔끔하게 제작이 될 수 있도록 신경 써서 결합 작업을 진행하였습니다. 하우징 조형물 내부에 기기가 들어살 수 있도록 각 파이프를 사용하여 뼈대를 만들어주었으며, 내부 기기 삽입 부분의 영역을 침범하지 않도록 판재에 각 파이프를 덧대어 부착하는 방식으로 내부 보강 작업을 진행하였습니다.

  2) 결합 작업

결합 작업을 진행해줄때에는 목재 조각들의 이음새가 잘 맞물리고 깔끔하게 제작이 될 수 있도록 신경 써서 작업을 진행하였습니다. 하우징 조형물 내부에 기기가 들어살 수 있도록 각 파이프를 사용하여 뼈대를 만들어주었으며, 내부 기기 삽입 부분의 영역을 침범하지 않도록 판재에 각 파이프를 덧대어 부착하는 방식으로 내부 보강 작업을 진행하였습니다.

전투기 하우징 조형물의 상단에 아크릴이 삽입될 부분은 사이즈가 상당히 무겁기 때문에 MDF 조형물의 무게를 버틸 수 있도록 금속 소재를 사용하여 프레임을 제작하여 주었습니다. 전투기 조종실의 캐노피 유리창 부분을 제작하기 위해 아크릴을 사용하여 제작해 주었으며, 아크릴과 프레임을 용접후 너트와 볼트를 사용하여 결합을 진행해 주었습니다. 전투기 조형물 전면에 조명을 설치하여 뚫려있는 공간에서 빛이 나와 미래지향적인 연출이 될 수 있도록 제작을 하였습니다.

   3) 하도 작업

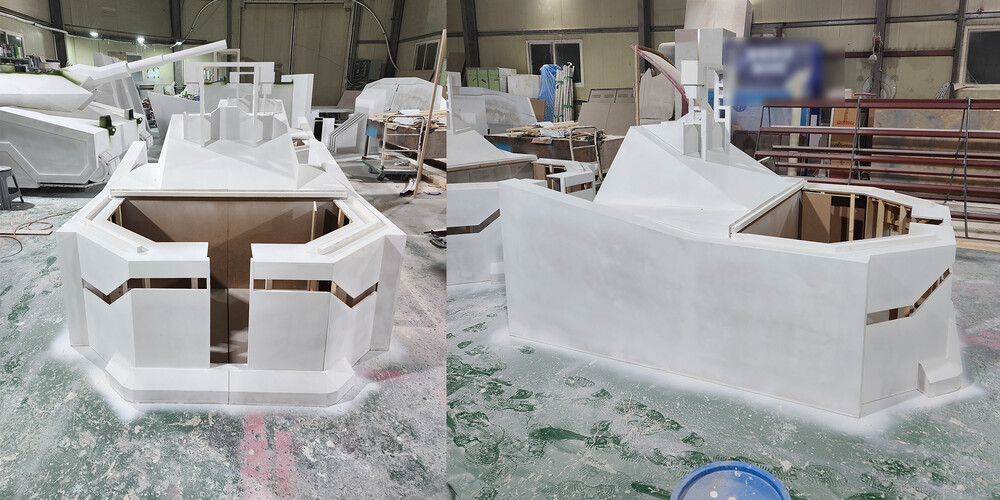

안전한 조형물 사용을 위해 연마 작업을 진행하여 절단면의 거친 부분과 판재의 넓은 부분을 연마작업 해주고 패임 부분은 퍼티를 사용하여 메워주는 방식으로 표면을 깔끔하게 정돈해주었습니다. 연마 작업이 완료된 엑스포 하우징 조형물은 프라이머를 도포하여 연마 자국을 가려주고 선명하게 발색될 수 있도록 해주었습니다. 프라이머는 도료와 목재 표면과의 접착력을 높여주어 선명한 발색을 도와주는 역할을 합니다.

   4) 도색 및 클리어 작업

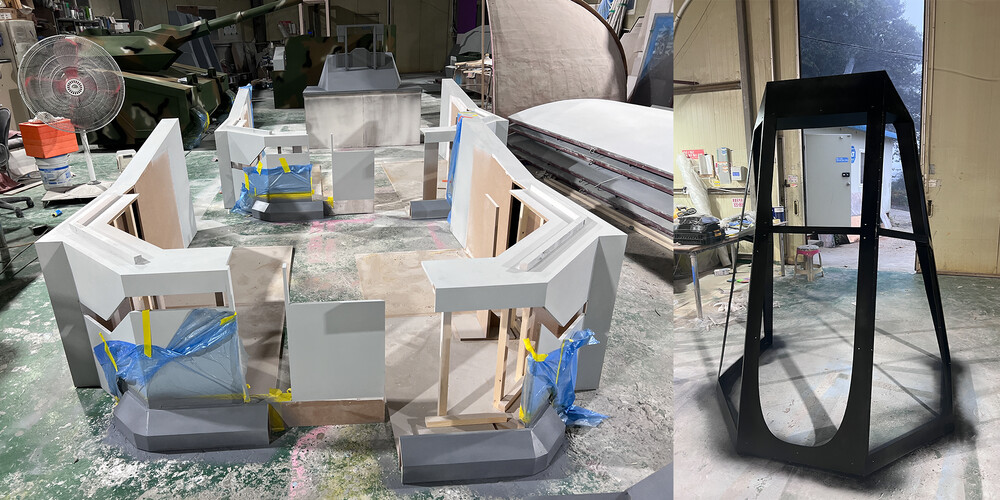

연마 작업이 완료된 후 전시 조형물의 표면에 도색 작업을 진행해 주었습니다. 도색 작업을 진행해줄때는 사전에 클라이언트와 논의된 무채색 계열의 색상을 사용하여 작업을 진행해주었습니다. 도색 작업 시 정갈하고 깔끔한 제작을 위해 시트지와 마스킹 테이프를 사용하여 지정된 색상의 도료를 분사해 주었습니다. 도색 작업 이후 무광 클리어를 조형물의 표면 전체에 분사하여 깔끔하고 고급스러운 분위기의 조형물이 될 수 있도록 마감 작업을 진행하였습니다.

03. 운송 및 설치

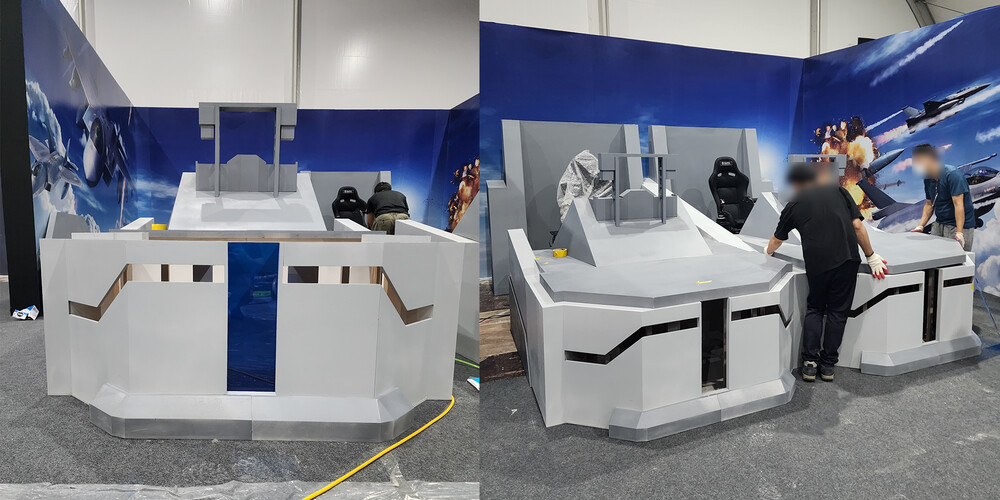

제작이 완료된 전투기 조형물은 안전한 운송을 위해 현장 입고 시 문제가 없는 사이즈로 분할하여 운송을 진행해 주었습니다. 전시 장소인 계룡시 엑스포에 도착한 조형물은 내부에 VR기기를 삽입하고 조명이 함께 설치될 것을 고려하여 주변에 전기 연결이 가능한지, 사람들이 지나가면서 다치지 않도록 전선 위치 등을 체크해주었습니다. 전투기 조형물의 전면에는 실제 잠수함에서 운전하는 것처럼 연출하기 위해 잠수함 조종석의 화면을 표현해 주었습니다. 또한 아크릴, 기성 버튼 등의 디테일한 부분을 표현하여 현장감을 더 높여주었습니다.

04. 프로젝트 검수

제작이 완료된 조형물은 클라리언트와 함께 현장 확인을 마치고, 최종 검수 과정을 진행해 주었습니다. 최종 검수 과정이 끝나면 비로소 전시 조형물 제작이 마무리 됩니다.

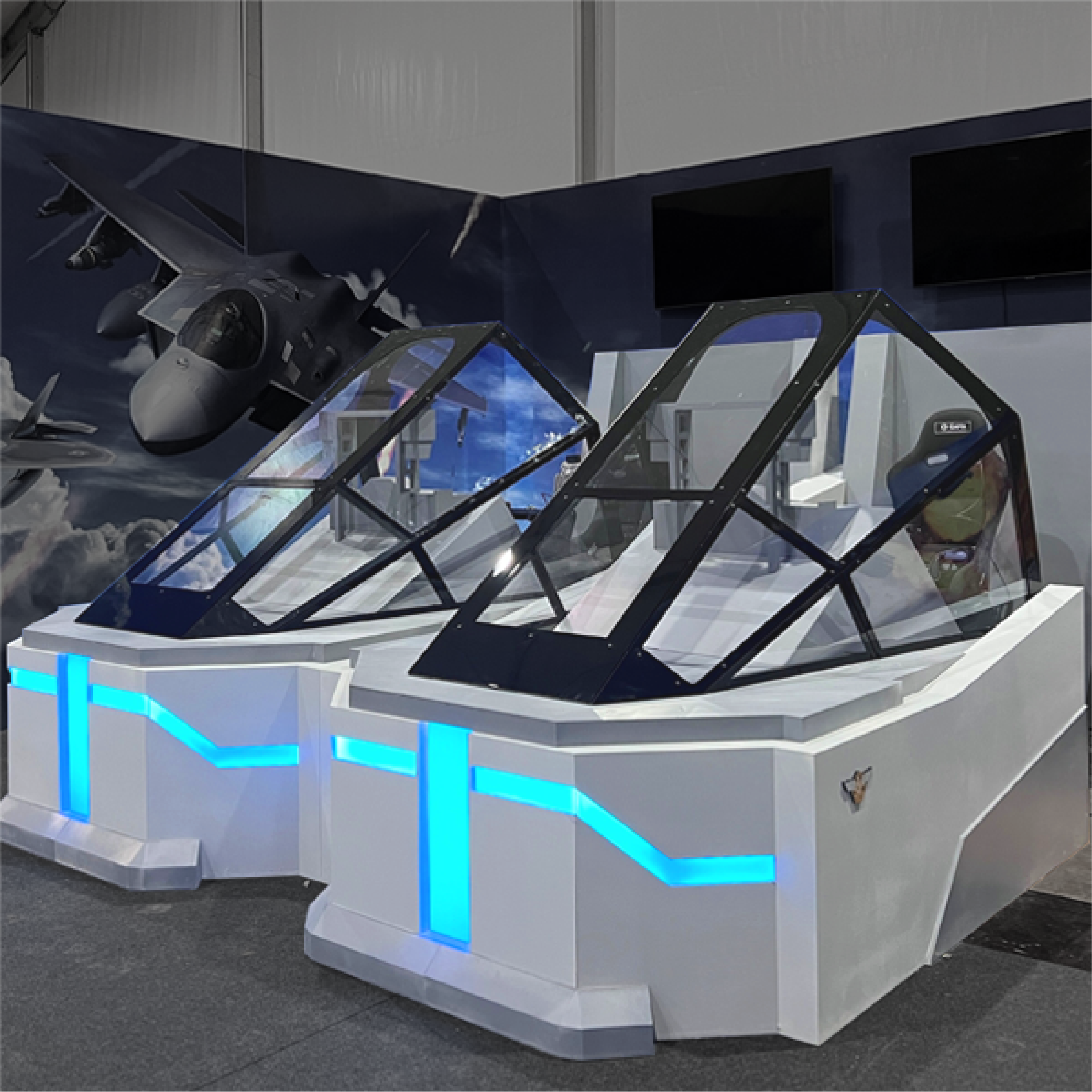

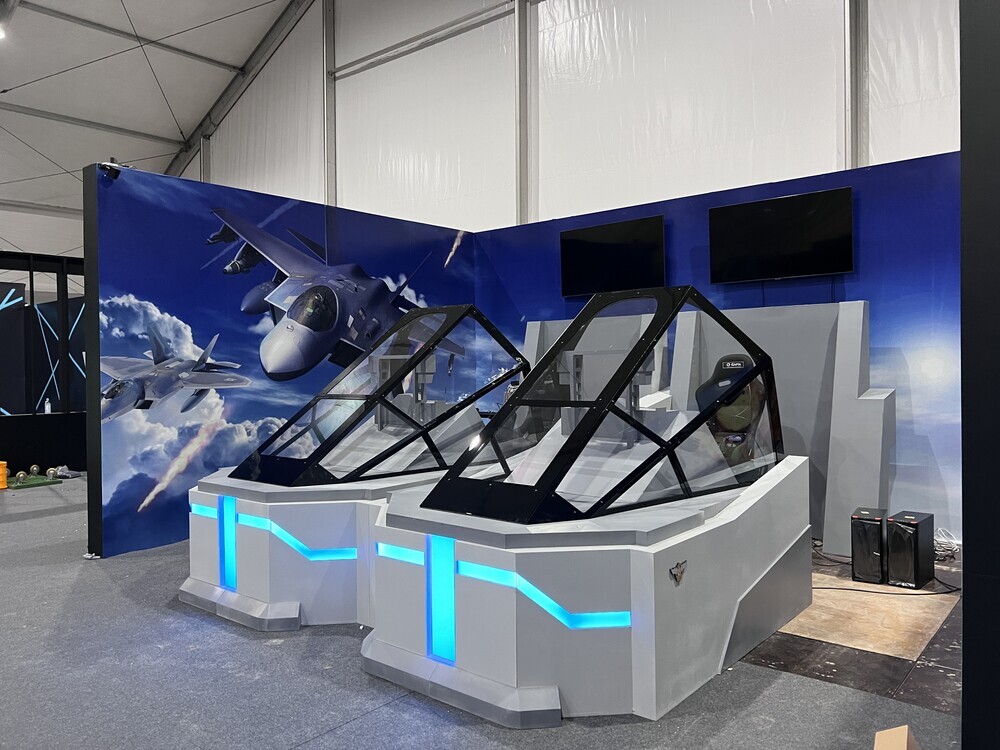

이렇게 제작이 완료된 실내 전시 조형물은 디자인 시안과 거의 유사하게 제작된 것을 확인하실 수 있습니다. 대형 사이즈의 MDF 하우징 조형물을 제작하시게 되면 사람들의 시선을 집중 시킬 수 있으면서, 사진이나 영상으로 남기기에도 좋아 다양한 방식의 마케팅으로 활용이 가능합니다.

이렇듯 엑스포 전시 조형물은 예산, 현장 상황, 컨셉, 사이즈, 설치 기간 등에 맞춰 다양한 방식으로 제작이 가능합니다.
