군문화엑스포 육군 전차 방산 하우징 모형 행사 조형물

군문화엑스포 육군 전차 방산 하우징 모형 행사 조형물

• 대상 : 계룡군문화발전재단
• 지역 : 충청남도 계룡시
• 소재 : 목재
• 사이즈 : H5560
• 프로젝트코드 : 2010256

2022년 10월 7일~10월 23일까지 충청남도 계룡시에서 2022 계룡세계軍문화엑스포 전시회가 열렸습니다.

이번에 개최된 전시는 다양한 세계의 군 문화를 볼 수 있는 전시로 다양한 무대와 볼거리, 체험 프로그램이 준비되어 있습니다.

충청남도 계룡시는 육군본부, 해군본부, 공군본부뿐만이 아니라 군 주요 기관 및 시설이 위치해 있는 전국 최대의 국방 분야 특성화 지역으로

이번 전시를 통해 세계 군 문화의 교류를 통한 세계 평화와 화합의 장이 실현됐으면 하는 바람에 개최되었습니다.

이번 계룡세계군문화엑스포에 전시되었던 전차 목공 조형물을 저희 헤파이스토스웍스에서 제작하게 되었습니다.

VR 체험기기의 하우징 조형물의 제작 과정을 함께 알아보겠습니다.

01. 제안서 및 설계 도면작업

저희 헤파이스토스웍스는 다수의 기관 제안서 작업을 토대로 박물관이나 전시장, 행사장의 목적과 예산에 맞게 가장 합리적인 맞춤 조형물을 제안드립니다.

산업디자인 인증을 받은 저희 헤파이스입체 조형물로 제작 되었을때 문제가 발생하지 않도록 '조형물' 특화 설계로 진행해드려 설계 내역 그대로 제작, 설치가 가능합니다. 불필요한 제작 비용과 시간을 낭비할 필요없이 전과정을 한번에 진행하실 수 있습니다.

특히, 규모가 크고 중요한 공사일 수록 지자체와 기관에서는 제조 능력을 검증할 수 있는 직접생산관련 서류를 보유하고 있는 업체와 진행해야 추후에 문제가 발생하지 않습니다. 저희 헤파이스토스웍스는 나라장터, 조달청, 이비즈, S2B 등의 시스템을 통한 다년간 기관과의 계약 경험이 있습니다. 직접생산증멸서류 제출과 본사 보유 공장 실사 방문도 언제든지 가능하며, 기관의 실무자 분들이 믿고 안전한 계약을 진행하실 수 있습니다.

전차 조형물은 단기 행사 목적으로 제작되기 때문에 예산과 기간에 적합한 MDF 합판을 사용하여 목공 조형물로 제작을 진행하기로 결정하였습니다. 전차의 형태 특성상 대부분의 면의 각이 잡혀있고 잘못 재단되는 경우 목재를 사용할 수 없게 될 수 있기 때문에 정확한 치수를 측정하여 제작을 진행해야 했습니다. 정확한 치수를 측정할 수 있도록 2D 시안이 아닌 3D 시안을 바탕으로 설계도면을 제작하여 완벽한 전차의 형태가 만들어지도록 하였습니다. 클라이언트께서 전달주신 3D 시안의 경우 실제 사이즈와 동일한 1:1 비율로 단순화 과정을 통해 짧은 제작 기간에도 생산이 가능하도록 클라이언트와 사전 협의 후 제작을 진행하였습니다.

02. 제작 과정

   1) 목재 가공

전차 조형물 제작에 사용된 주재료인 대형 MDF 합판을 준비하였습니다. 미리 제작해둔 설계도면을 참고하여 각 면의 크기와 동일하게 MDF 합판을 목재용 절단 장비를 사용해 재단 작업을 진행하였습니다. 판재 절단 작업은 수작업으로 진행하였기 때문에 정교한 작업이 가능하였습니다. 절단된 합판 조각들이 하나라도 크기가 맞지 않으면 작업이 어려워질 수 있기 때문에 재단이 된 합판들을 퍼즐 조각 맞추듯이 합판끼리 잘 맞는지의 여부를 틈틈이 확인하며 재단을 진행했습니다. MDF 목재 특성상 주변 환경의 온도와 습도에 영향을 많이 받는 소재이기 때문에 재료가 손상되지 않도록 각별히 신경 써서 제작을 진행했습니다.

  2) 결합 작업

알맞은 치수로 재단된 합판들은 결합 작업을 진행해 주었습니다. 결합 작업 시 MDF 합판이 두껍기 때문에 합판을 뚫을 수 있는 힘을 가진 타카 장비를 사용하여 결합하여 주었습니다. 재단된 합판 조각들을 알맞은 위치에 부착하여 전차의 모양이 어느 정도 만들어졌다면 전차의 내구성을 높여주기 위해 전차 내부에 각목들을 덧대어 주었습니다. 각목들이 서로 지탱하여 내구성이 더욱 높아질 수 있도록 십자 형태의 구조로 각목들을 부착해 주었습니다.

   3) 하도 작업

합판 절단면의 거친 부분은 이후에 안전사고가 발생할 수 있기 때문에 결합 부위와 거친 부분을 연마하여 매끄러운 표면을 만들어 주었습니다. 이후에 프라이머를 사용하여 눈에 보이지 않은 작은 패임 부분을 매꿔주어 목재의 표면이 더욱 매끄럽고 정갈하게 될 수 있도록 작업을 진행하였습니다. 프라이머는 표면을 매끄럽게 만들어줄 뿐만아니라 도료와 목재 표면과의 접착력을 높여주어 선명한 발색을 도와주는 역할도 합니다.

   4) 도색 및 클리어 작업

전시 조형물의 연마 작업이 완료되면 실제 전차와 비슷한 색상을 지정하여 도색 작업을 진행하여 주었습니다. 넓은 면에 베이스가 되는 색상을 먼저 도포하여 주고 디테일한 밀리터리 무늬를 넣어주었습니다. 도료를 분사하는 방식으로 도색 작업을 진행하기 때문에 섬세한 도색이 진행될 수 있도록 마스킹 테이프와 시트지를 사용하여 각 부분의 영역을 침범하지 않도록 작업해주었습니다. 도색 작업이 완료되면 무광 클리어를 분사하여 도색 작업을 마무리하였습니다. 무광 클리어는 하우징 조형물의 표면을 코팅 처리하여 도장면의 내구성을 높여주고 특유의 매트한 질감으로 조형물의 퀄리티를 더욱 높여 줄 수 있습니다.

03. 운송 및 설치

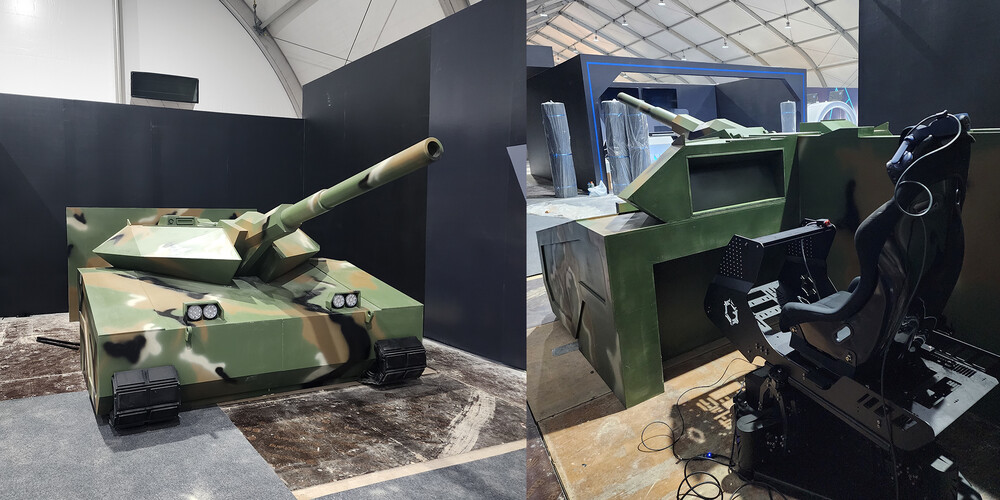

제작이 완료된 목재 전차 조형물을 안전하게 운송할 수 있도록 랩과 보양재를 사용하여 포장한 뒤 계룡의 전시장으로 운송을 하여주었습니다. 운송이 완료된 전시 하우징 조형물은 VR 체험에 사용되는 기기를 주변으로 결합 및 설치를 진행해 주었습니다. 대형 하우징 조형물과 조명이 함께 설치될 때에는 주변에 전기 연결이 가능한지, 사람들이 지나가면서 다치지 않도록 전선 위치 등을 고려하여 설치를 진행했습니다.

04. 프로젝트 검수

제작이 완료된 조형물은 클라리언트와 함께 현장 확인을 마치고, 최종 검수 과정을 진행해 주었습니다. 최종 검수 과정이 끝나면 비로소 전시 조형물 제작이 마무리 됩니다.

이렇게 여러 공정을 거쳐 제작되는 만큼 평균 3주 이상의 제작 기간이 소요되며 사이즈가 크거나 디테일한 부분이 많은 경우 4주 이상의 제작 기간이 소요됩니다. 헤파이스토스웍스에서는 하우징 조형물 외에도 캐릭터 조형물, 달 조형물, 글자 조형물 등 다양한 조형물 제작이 가능합니다.
